2微米层厚！普利生微纳3D打印，“告别层纹”，所见即精微

在制造的世界里，精度就是话语权。

当传统的3D打印设备还在因为粗糙的“层纹”而被限制在原型验证阶段时，真正的行业变革者已经将目光投向了更微观的世界。

上海普利生三维科技有限公司（以下简称“普利生”） ，凭借2微米级别的层厚突破，正在将微纳3D打印技术从实验室带入黑灯工厂，解决高端制造业中令人头疼的“精度焦虑”。

2微米层厚，到底意味着什么？

告别层纹：光滑的表面质感

层厚是决定打印件表面光滑度的核心指标。普利生通过自主研发的亚像素微扫描技术（SMS），将光斑精度最高压缩至500纳米，实现了2微米层厚的稳定打印。

在2微米的层厚下，层纹近乎消失。打印件的表面粗糙度Ra值大幅降低，无需复杂的打磨后处理，即可直接用于精密复制。在医疗器械、微电子等领域，这种极致光滑意味着更低的流体阻力、更精准的配合间隙以及更高的产品良率。

打破效率瓶颈：精度与速度，两者都要

普利生微纳3D打印技术在保证2μm顶尖精度的同时，实现了极高的打印效率——打印效率达到双光子打印技术的上万倍，普通面阵曝光3D打印的数百倍。真正做到了高精度与高效率的兼得，让微纳制造从“样品级”迈向“量产级”成为现实。

哪些行业正在受益于2微米技术？

从精密医疗器械，到核心驱动的新能源与半导体，普利生2微米层厚技术已经在多个高端制造领域展现了其无可替代的价值：

医疗领域：让“不可能”变为常规量产

青光眼引流钉：尺寸小于360微米，通孔仅60微米

空心微针：针尖精度控制在3微米以内，实现真正的无痛透皮给药，在医美和糖尿病胰岛素递送领域引发了革命性变革。

微创陶瓷桨叶：表面光滑度达到微米级别，以数万转/分钟的速度在血管中高速旋转，为心梗患者争取宝贵的抢救时间。

一次性内窥镜端头：壁厚可薄至50微米，支持多维复杂管网一体化成型，为微创诊疗提供更清晰、更安全的视野。

目前，普利生的微纳3D打印车间已实现规模化运营：树脂类产品5天内日产超千件，陶瓷类产品3周内日产超千件，单台机器单日产值轻松突破万元。

生物科研：微流控芯片的“光滑革命”

在微流控芯片领域，微通道的流畅性直接决定检测的成败。普利生2微米层厚技术打造的微通道内壁光滑如镜，有效减少了流体阻力与样品残留，杜绝了传统工艺中因层纹导致的流体滞留问题。同时，支持嵌套式流道、梯度孔径设计，无需拼接即可打印三维微流体网络，为单细胞分析、高通量药物筛选提供了强大的制造支持。

电子与半导体：精密连接，一步到位

在微型光纤通讯模块等精密电子部件制造中，传统工艺需要多个零件分别加工再组装，工艺繁琐且精度难以保证。普利生微纳3D打印能够一次性整体成型，将生产周期从数周缩短至数天。其打印的氧化铝陶瓷微孔板每平方厘米含数万个精密微孔，广泛应用于MicroLed陶瓷基板、芯片封装等高精尖领域。

普利生的底气：不止于设备，更在于全产业链的国产替代

普利生成立于2005年，不仅是国家级专精特新“小巨人”企业，更是一家提供3D打印一站式解决方案的供应商。

在技术路线上，普利生自主研发的亚像素微扫描技术（SMS）实现了精度与速度的双重突破。核心技术与设备完全自主可控，拥有超90项项国内外专利（含10项国际专利），核心零部件国产化率达100%。

在制造模式上，普利生将齿科领域“黑灯工厂”的规模化生产经验成功向微纳医疗器械领域复制，其“设备+工艺+服务”的全链条解决方案，已帮助近千家企业与科研机构跳出“精度不够、成本太高、周期太长”的困境。

如果您正面临这些挑战：

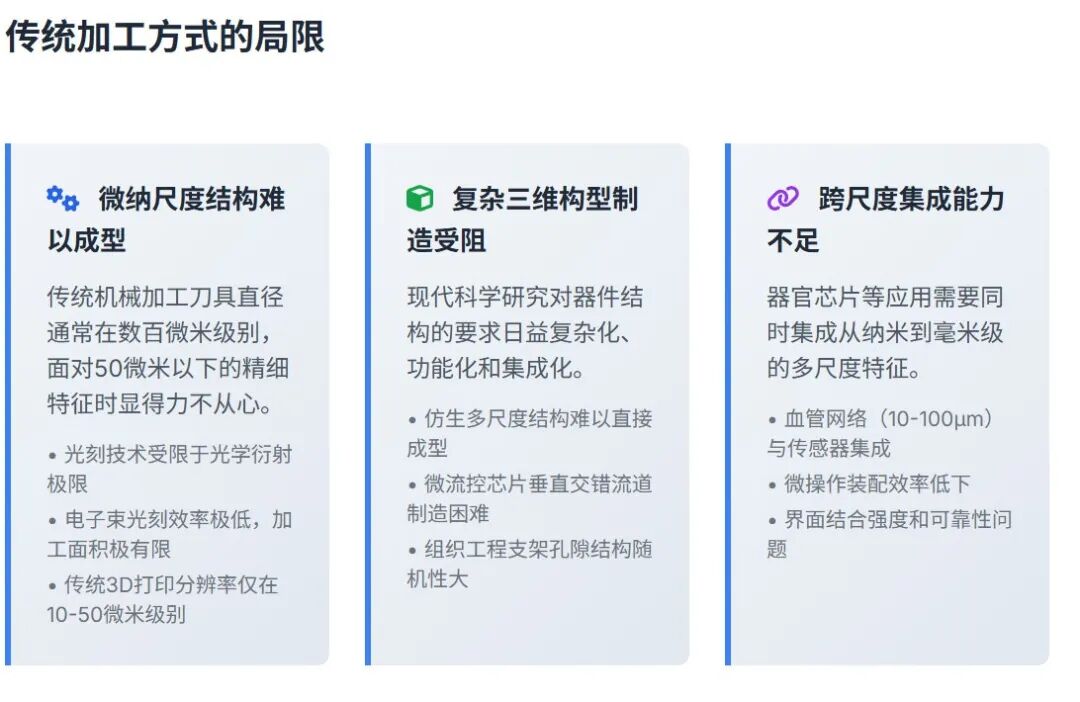

• 精密加工成本高、周期长，难以实现小批量快速迭代

• 复杂微结构传统工艺无法加工，设计受制于制造瓶颈

• 研发打样等待数月，错过市场窗口期

• 希望将高附加值微纳产品从实验室推向量产




那么，是时候重新定义你的制造边界了。

无论是需要设备选型咨询，还是希望获得样品打印测试支持，普利生团队都将为您提供从方案评估到量产落地的全流程专业服务，让您的每一个精密构想，都能精准落地！
