普利生微纳制造助力高校科研企业，快速解锁微米级多通道互联

在高校实验室、企业面向市场的产品开发，研发阶段的“快、准、省”直接决定技术落地速度——从新型多通道模块设计，到微纳尺度光互联方案验证，再到6G前沿光器件原型开发，“原型迭代慢、定制化难、试错成本高” 的问题一直出现。而上海普利生三维科技有限公司（以下简称“普利

生”）微纳制造凭借研发阶段的核心优势，以2μm高精度、快速成型、低成本，破解研发痛点，加速创新突破！

研发阶段核心痛点，普利生精准破局

无论是高校的实验研究，还是企业的产品前置研发，核心诉求都是快速将“设计构想”转化为“可验证原型”，而普利生微纳制造专为研发场景量身定制：

2μm 高精度：精准还原研发设计

支持最细10μm通道成型，公差严格控制在5μm以内，完美复现研发设计中的微纳尺度细节 —— 无论是多通道阵列的均匀排布、异形通道的复杂曲线，还是不同孔径的梯度设计，都能精准落地。

极速成型：研发迭代效率提升数倍

无需开模、无需复杂预处理，从设计文件上传到原型打印完成，仅需数小时至2天。例如：研发一款微纳光纤模块，仅需几天即可完成交付；若需调整通道间距或孔径，当天修改设计，次日即可打印新原型，将 “设计 - 验证 - 优化” 的循环周期大幅压缩，让研发进度快人一步。

低成本试错：降低创新门槛，鼓励多方案探索

一体化成型技术省去模具开发、多道加工工序，材料利用率高达95%，研发团队可同时验证3-5种不同通道结构、排布方式的方案，无需顾虑制样成本；即使设计频繁调整，也不会产生额外模具费用，让团队敢于大胆尝试创新构想，加速找到最优技术路径。

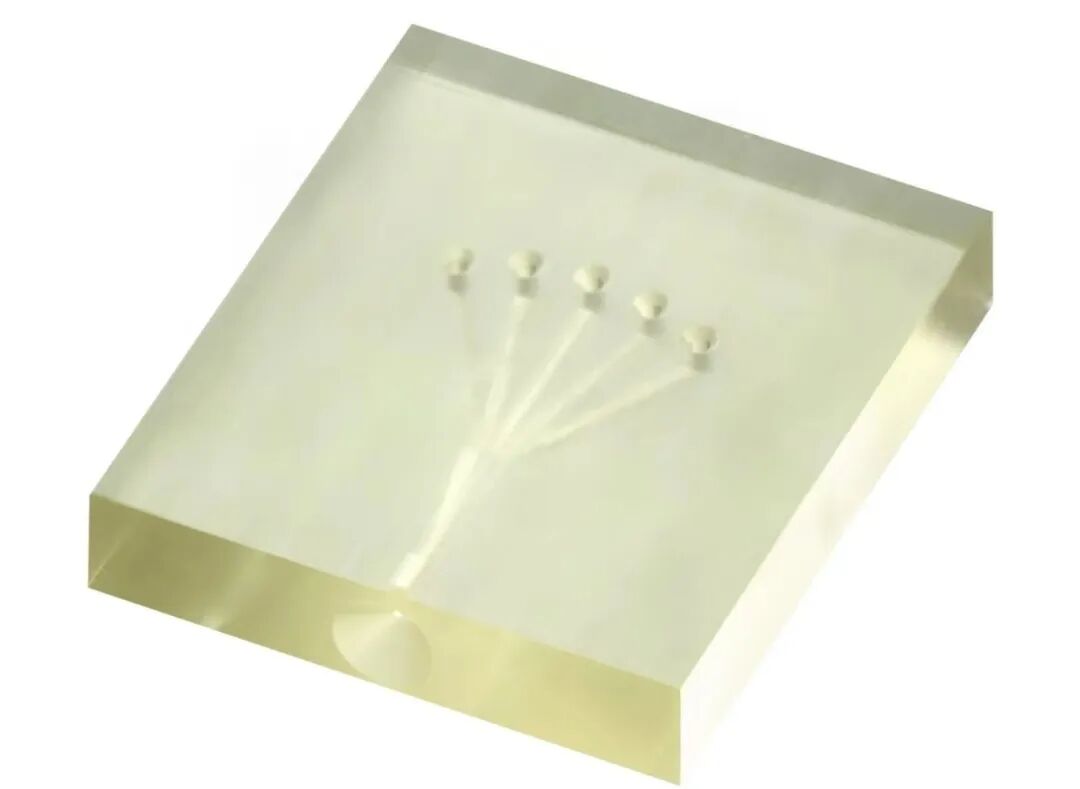

微通道光纤通讯模块

特点: 多通道光纤通道，最细10微米，高精度，公差小于5微米

研发场景深度赋能，覆盖创新全流程

普利生微纳制造不仅是“制样工具”，更是研发的“创新加速器”，深度适配研发场景：

新型模块研发（高校/科研机构）

适配方向：多通道光互联模块、微纳光纤传感模块、小型化光分路器原型；

核心价值：快速验证10μm级细通道的传输效率、间距一致性对光信号损耗的影响，支持异形通道、梯度孔径等创新设计的落地，助力科研成果快速产出。

企业产品原型迭代

适配方向：5G/6G前置光模块、数据中心高密度互联模块、工业级光纤连接器；

核心价值：针对市场需求快速调整产品设计（如增加通道数量、缩小模块体积），1周完成一轮原型迭代，提前抢占市场先机，降低产品研发风险。

研发赋能不止步，助力技术从实验室走向市场

研发阶段的效率直接决定技术落地速度。普利生微纳3D打印以 “高精度还原设计、快速迭代、低成本试错” 的核心优势，让研发团队摆脱传统制造的束缚，聚焦核心创新。未来，普利生还将持续优化研发场景适配性 —— 拓展更多特种材料（如低损耗透光树脂）、提升多通道集成密度、开发专属研发设计模板，让创新更高效、更灵活。
