告别光刻？普利生微纳3D打印为微流控芯片模具制造赋能

在生命科学、精准医疗及环境监测等领域，微流控芯片正成为不可或缺的分析工具，其性能的优劣，很大程度上取决于制造模具的精度与复杂度。然而，传统模具加工方式步骤繁琐、周期漫长，已成为制约技术快速迭代的瓶颈。

在这一背景下，上海普利生三维科技有限公司（以下简称“普利生”）的微纳3D打印技术，为微流控芯片模具的研发与生产带来了突破性变革——不仅工艺简单、效率高，更能实现复杂三维结构的一体成型，模具坚固耐用、脱模轻松，且支持设计随时修改、即时制造。

速度破局：从“周级迭代"到“天级交付"

传统模具制造依赖掩膜设计、涂胶、曝光、刻蚀等多道工序，整个过程往往耗时两周以上。而普利生的微纳3D打印技术，凭借其原创的亚像素微扫描技术（SMS），实现了面阵曝光与高速打印的结合，无需任何掩膜或繁琐步骤，从图纸到实物模具，最快可在24小时内完成。这种“设计即制造”的模式，让研发周期从天计算，真正实现“今天设计，明天试模”。

完全基于数字化模型，无需模具费用，修改设计只需调整图纸，即可直接投入打印。小批量试制成本降低最高达90%，真正实现“想法即时落地，设计随时优化”。

复杂三维结构，轻松一体成型

传统工艺难以构建真正的三维复杂流道，往往只能实现二维或浅三维形态。普利生微纳3D打印技术具备微米级精度（2μm），可一次性成型具有复杂分支、螺旋、多层互联等真正三维立体通道的模具，表面粗糙度低至Ra ≤ 0.2 μm，无需后续抛光，直接可用于芯片生产。

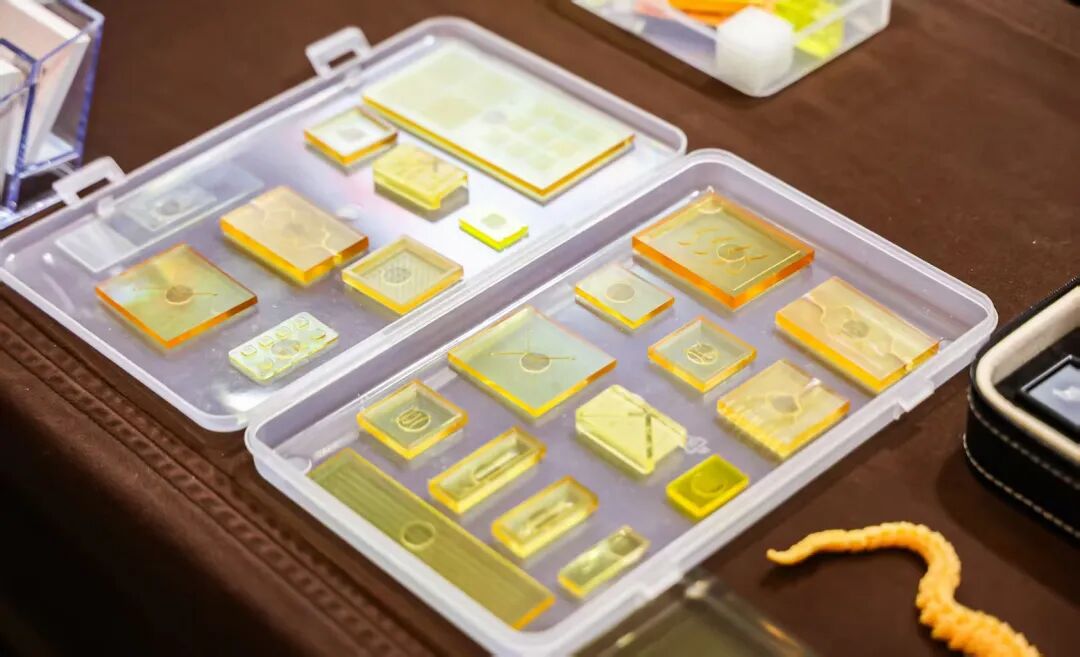

在实际使用中，普利生所打印的模具具备优异的机械性能和表面质量，重复使用不易损耗；更值得一提的是，其在微流道结构中也表现出优异的脱模性能，无需使用脱模剂即可实现完美脱模，避免化学污染，保障芯片洁净度。

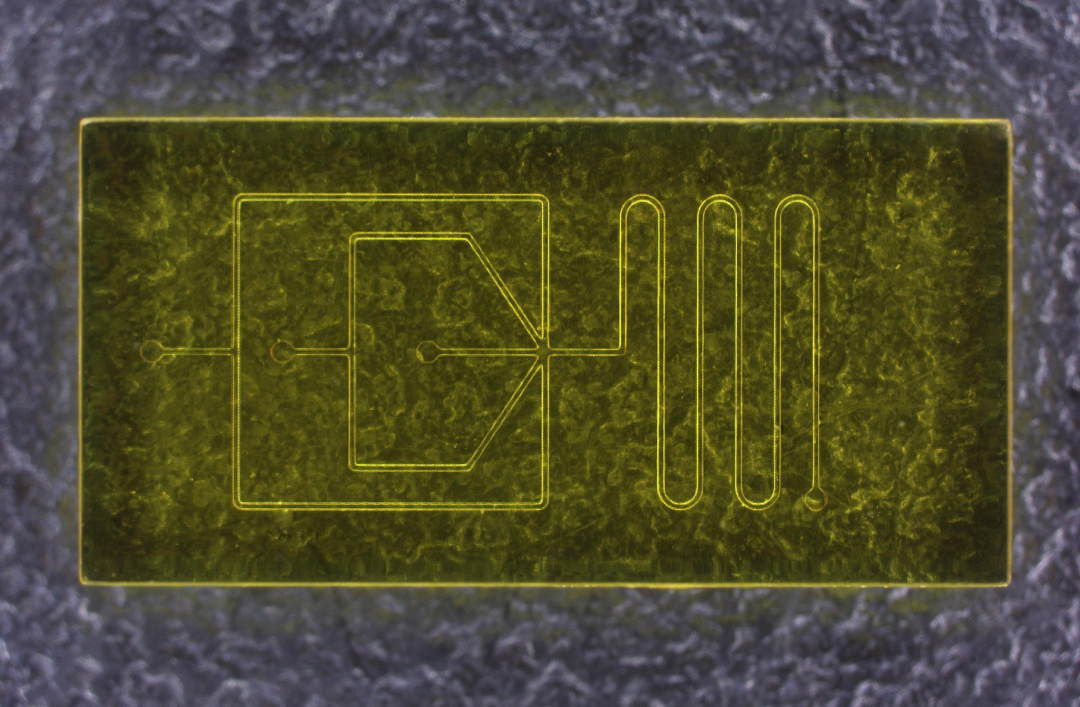

普利生微纳3D打微流控芯片-流道30μm

从快速成型到复杂结构实现，从耐用易脱模到即时制造，普利生微纳3D打印技术正在重塑微流控芯片模具的制造标准。它不仅为科研人员提供了低成本、高效率的试制平台，也为企业产品快速上市提供了关键技术支撑。随着该技术的普及，微流控技术有望在更多领域实现应用突破，进一步推动精准医疗与生物研究的进程。
