普利生微纳3D打印助力芯片散热，实现制造新突破

随着电子设备持续朝小型化发展，芯片电路制程日益精细，设备设计也更加紧凑。然而，电子元件的热通量密度却不断攀升，严重影响设备效能。

传统散热技术在处理现代电子设备的高热通量密度时面临严峻挑战。强制风冷和微通道冷却等技术，在应对小型化、高整合度和非标准形状的新兴电子设备时，因空间限制而难以直接应用。

这一困局的核心在于“制造枷锁”：CNC加工无法实现复杂三维毛细结构，焊接工艺易产生泄漏隐患，而普通3D打印的80-200微米精度，仍难以满足微尺度热管理需求。上海普利生三维科技有限公司（以下简称“普利生”）高精度微纳3D打印技术为这一“困局”提供了新的解决方案。

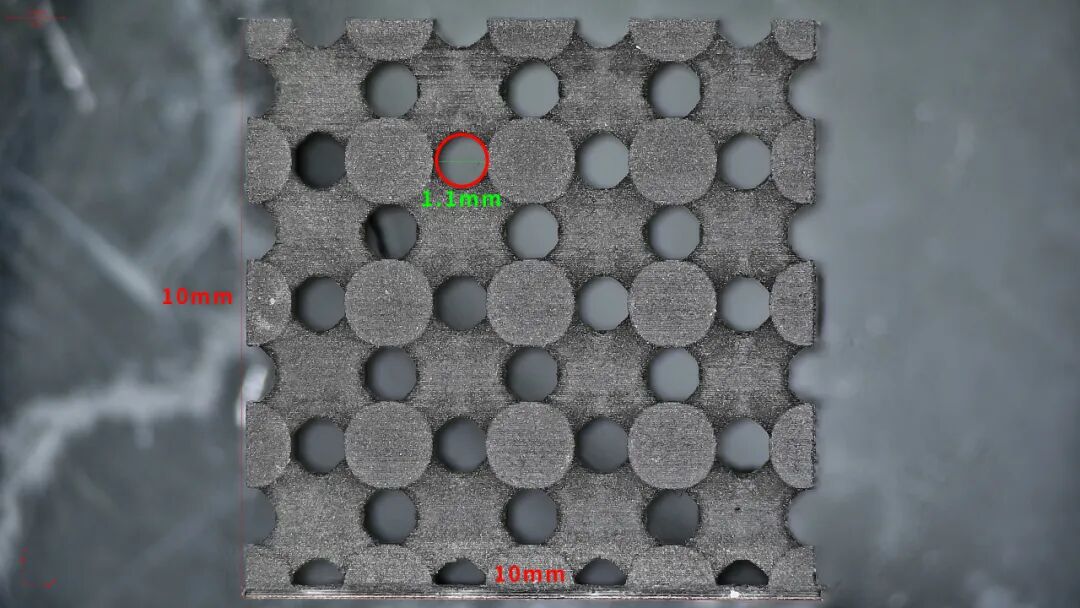

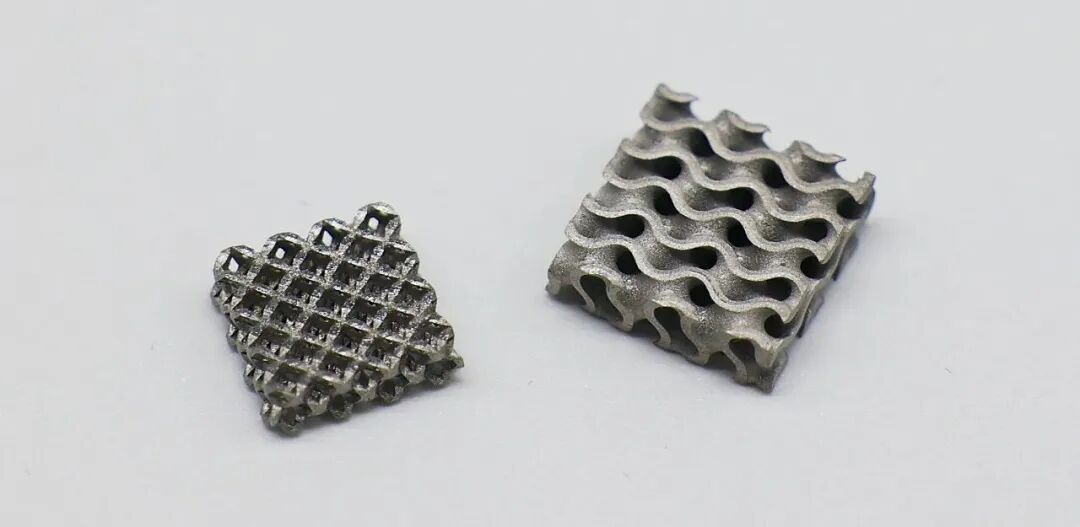

普利生微纳3D打印金属散热结构

技术破局：2 微米精度重构金属散热逻辑

普利生采用自主研发的亚像素微扫描（SMS）技术，成功研发出高精度、微尺度、可用于批量化生产的3D微纳打印设备，填补了国内3D微纳打印在精密制造领域的空白。

精度控制：微透镜阵列将光斑压缩至500纳米，配合压电陶瓷100纳米级位移控制，实现2微米精度。

效率革命：面阵曝光模式较传统光刻快百倍，批量生产金属微通道散热器仅需数小时，打破 “高精度 = 低效率” 的魔咒。

结构自由度：无需支撑即可打印10°以上倾斜结构，轻松实现直径10微米微孔、深宽比10:1的密集通道阵列，为热流路径设计解锁无限可能。

在材料端，普利生已实现不锈钢、钛合金TC4材质进行打印，且未来还将拓展至铝合金和铜等多种材质。

场景落地：金属散热器的散热革新

普利生微纳3D打印可以制造出非平面、能够顺应设备形状的3D金属散热器管。这种散热器通过建立三维的液体回流通道，可以更高效地在有限空间内进行散热管理。

通信与数据中心

随着5G深化和6G研发，通信设备芯片热流密度急剧攀升。普利生微纳3D打印能够为AAU（有源天线单元）、光模块、高速交换机等设备的核心芯片，制造出传统工艺无法实现的三维异形均热板和微通道冷却结构，实现高效、精准的定点散热，保障信号传输的稳定性和设备寿命。

消费电子与智能硬件

在智能手机、AR/VR眼镜、无人机等追求轻薄与高性能的产品中，空间极为宝贵。普利生微纳3D打印可以制造出与产品外形高度贴合的仿生散热鳞片或薄型vapor chamber，在极限空间内最大化散热面积，直接提升设备持续性能表现和用户体验。

半导体与微机电系统

在半导体测试、激光雷达、微传感器等精密领域，散热器本身可能就是设备的一部分。普利生微纳3D打印能够构建微型针肋阵列散热器，实现近乎零距离的高效热管理，保护核心敏感元件的正常工作。

航空航天与军工

此领域对散热器的轻量化、可靠性有极端要求。该技术能够为机载相控阵雷达、星载计算机等制造出一体成型的、带复杂内部腔道的散热器，在满足极致散热需求的同时，显著减轻系统重量，并确保结构在苛刻环境下的坚固耐用。

产业价值：重新定义 “中国智造” 的精度标准

普利生的突破不仅是技术层面的跨越，更重构了精密制造的成本逻辑：

国产化替代：核心部件国产化，设备价格低于进口同类产品

快速迭代：从设计到样品交付周期缩短至7天，较传统工艺提速80%

绿色生产：材料利用率近100%，能耗较CNC加工降低 60%，无切削废料产生

当微纳3D打印能以量产成本实现微米级精度，金属散热器将不再是制约高端制造的短板，而是成为性能突破的‘助推器’。
