2微米精度破局！普利生微纳3D打印为芯片封装技术开辟新路径

随着芯片制程工艺逐渐逼近物理极限，三维封装、系统级封装等先进封装技术正在成为延续摩尔定律的关键路径。然而，传统封装技术面临精密加工瓶颈：微孔加工精度不足、散热性能受限、复杂几何形状难以实现。

这些瓶颈严重制约了芯片封装密度和性能的进一步提升。

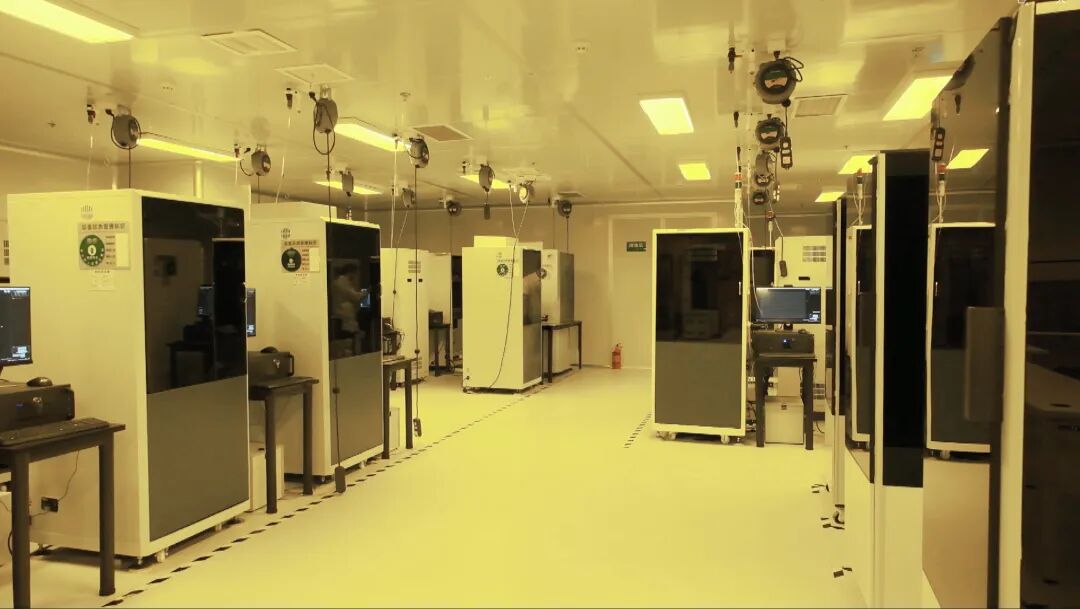

微纳3D打印技术的出现，为芯片封装带来了全新解决方案。作为国内微纳3D打印领域的领军企业之一，上海普利生三维科技有限公司（以下简称“普利生”）通过自主研发的亚像素微扫描技术（SMS），将打印精度提升至2μm级别，为芯片封装提供了前所未有的精密制造能力。

从毫米到微米：精度革命背后的核心技术

传统3D打印在微纳尺度制造中始终面临精度与效率的两难抉择。双光子聚合（TPP）技术虽能实现100纳米级精度，却受限于逐点扫描的慢速度和高昂设备成本；普通面投影技术虽效率更高，精度却难以突破10微米大关。

普利生自主研发的亚像素微扫描技术（SMS）通过三重创新实现了突破：利用微透镜阵列将光斑缩束至500nm，借助压电陶瓷微振动实现亚像素级光斑排列，再通过电控技术精准控制光斑亮灭。这种 "像素级切分" 技术不仅实现了2μm的工业级精度，更保持了面投影技术的高效率优势，打印速度较 TPP 提升数十倍。

这种 “高精度+量产友好" 的特性，使其成为衔接实验室创新与产业落地的关键桥梁。

材料兼容性是另一大亮点。普利生微纳3D打印技术已实现光敏树脂、陶瓷（氧化铝、氧化锆、碳化硅等）和金属材料的高精度打印。其中陶瓷材料的选择颇具战略眼光 —— 氧化铝的高热导率完美匹配金属热界面材料的散热需求，碳化硅的低热膨胀系数能有效缓解大尺寸封装的翘曲问题，这些特性恰好命中当前先进封装的核心痛点。

陶瓷微孔板：赋能三维封装互联与散热

普利生微纳3D打印技术最具代表性的应用之一就是陶瓷多孔板的制造。与传统玻璃基板相比，3D打印陶瓷多孔板在多个维度实现了性能飞跃：

• 微孔密度：每平方厘米容纳数十万个精密微孔，远超玻璃基板极限




• 散热性能：陶瓷材料天然的高热导率大幅提升散热效率




• 微孔形状：3D打印可实现任意复杂形状微孔，突破传统打孔工艺限制




• 微孔尺寸：10μm-50μm精密微孔，满足最高要求的封装需求




• 整体厚度：0.05-0.5mm超薄厚度，适应微型化趋势




这些优异性能使陶瓷微孔板能够满足最苛刻的芯片封装要求。目前，陶瓷微孔板在三维封装领域，可集成多种电子器件，显著减小封装体积。

氧化铝陶瓷微孔板

特点：微孔形状优于玻璃打孔,微孔尺寸10μm-50μm,整体厚度0.05-0.5mm

而且陶瓷的低热膨胀系数（与硅片更接近）大幅降低了热循环中的应力集中，配合其优良的绝缘性能，解决了传统封装中漏电短路和结构分层的隐患。这种 “高热导 + 低膨胀 + 高绝缘" 的组合，正是AI芯片和车规级芯片封装的理想选择。

当半导体产业进入 “More than Moore" 时代，封装技术已从单纯的物理保护演变为性能提升的核心载体。普利生的微纳3D打印技术通过亚像素级精度控制和多元化材料体系，正在重新定义先进封装的可能性边界。从芯片到屏幕，从数据中心到汽车电子，这项源自中国的创新技术正在打破国外技术垄断，为全球半导体产业提供更具性价比的解决方案。
